Mi az impedancia szabályozás a NYÁK-ban?

Mi az a PCB impedancia kártya? Hogyan kell kiszámítani a PCB impedanciát? Mi az impedanciaszabályozás és impedanciaillesztés?

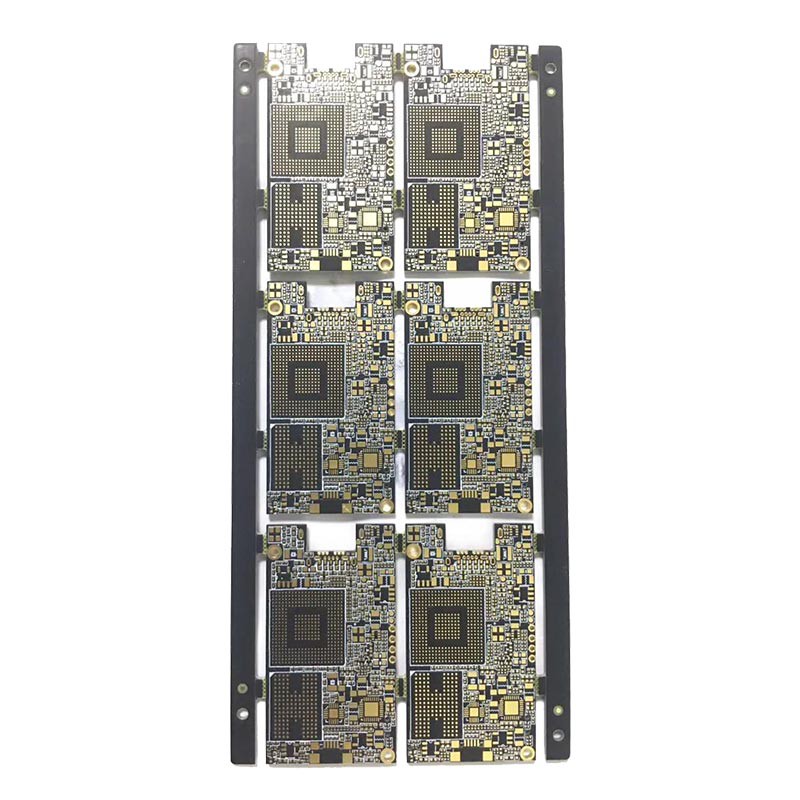

Először is, a PCB impedancia kártya meghatározása

Az impedancialemezeket általában impedanciacsíkoknak is nevezik. Egy jó laminált szerkezet szabályozni tudja a NYÁK karakterisztikus impedanciáját, nyomai pedig könnyen szabályozható és kiszámítható átviteli vonali struktúrát, úgynevezett impedancialemezt alkothatnak.

Másodszor, a PCB impedancia jellemzői

(1) A jelátvitel elmélete szerint a jel idő- és távolságváltozók függvénye, így a jel minden része változhat a kapcsolaton. Ezért a kapcsolat AC impedanciája kerül meghatározásra, vagyis a feszültségváltozás és az áramváltozás aránya a távvezeték karakterisztikus impedanciája: az átviteli vezeték karakterisztikus impedanciája csak a jelkapcsolat jellemzőivel függ össze. maga.

(2) A tényleges áramkörben magának a vezetéknek az ellenállásértéke kisebb, mint a rendszer elosztott impedanciája, különösen a nagyfrekvenciás áramkörökben, a karakterisztikus impedancia elsősorban az egységnyi elosztott kapacitás és az egységnyi elosztott kapacitás által okozott elosztott impedanciától függ. a kapcsolat induktivitása. Az ideális átviteli vonal karakterisztikus impedanciája csak a kapcsolat egységnyi elosztott kapacitásától és egységnyi elosztott induktivitjától függ.

3. Hogyan számítsuk ki a PCB impedanciát

(1) A jel felfutó élének ideje és a jel vevőoldali továbbításához szükséges idő közötti arányos kapcsolat határozza meg, hogy a jelkapcsolat átviteli vezetéknek minősül-e. A fajlagos arányos összefüggés a következő képlettel magyarázható: Ha a NYÁK-on a vezetékes csatlakozás hossza nagyobb, mint l/b, akkor a jelek közötti összekötő vezeték átviteli vezetéknek tekinthető.

(2) According to the calculation formula of the signal equivalent impedance, the impedance of the transmission line can be expressed by the following formula: In the case of high frequency (tens of megahertz to hundreds of megahertz), wL>>R (természetesen a 109 Hz-nél nagyobb jelfrekvencia tartományban) a jel skin hatását figyelembe vesszük, és ezt az összefüggést alaposan tanulmányozni kell). Ekkor egy bizonyos átviteli vezetéknél a karakterisztikus impedanciája állandó.

(3) A jel reflexiós jelenségét a jel meghajtó végének és az átviteli vezeték karakterisztikus impedanciájának, valamint a vevővég impedanciájának inkonzisztenciája okozza. CMOS áramkör esetén a jel meghajtó végének kimeneti impedanciája viszonylag kicsi, több tíz ohm. A vevőoldal bemeneti impedanciája viszonylag nagy.

Negyedszer, a PCB impedancia vezérlése

(1) Különféle jelátvitelek lesznek az áramköri lap vezetőiben. Az átviteli sebesség növelése érdekében a frekvenciát növelni kell. Ha maga az áramkör olyan tényezők miatt különbözik, mint a maratottság, a köteg vastagsága és a vezeték szélessége, az impedancia értéke megváltozik. , torzítva a jelét. Ezért a nagy sebességű áramköri lapon lévő vezető impedancia értékét egy bizonyos tartományon belül kell szabályozni, amelyet "impedanciavezérlésnek" neveznek.

(2) A PCB-nyomok impedanciáját befolyásoló fő tényezők a rézhuzal szélessége, a rézhuzal vastagsága, a közeg dielektromos állandója, a közeg vastagsága, a betét vastagsága, a a földvezeték, a nyom körüli nyom stb. Ezért a nyomtatott áramköri lap tervezésekor ellenőrizni kell a kártya vezetékeinek impedanciáját, hogy a lehető legnagyobb mértékben elkerüljük a jelvisszaverődést és az egyéb elektromágneses interferenciákat és a jelintegritási problémákat, és biztosítsuk a tényleges használat stabilitását. PCB kártya. A mikroszalag vonal és a szalagvezeték impedanciájának számítási módszere a PCB kártyán hivatkozhat a megfelelő empirikus képletre.

5. A PCB impedancia illesztése

(1) Az áramköri lapon, ha van jelátvitel, azt reméljük, hogy a tápegység küldő végétől minimális energiaveszteséggel simán továbbítható a vevő oldalra, és a vevő oldal teljesen elnyeli azt minden tükröződés nélkül. Az ilyen átvitel eléréséhez a vezetékben lévő impedanciának meg kell egyeznie a küldő végén belüli impedanciával, amelyet "impedanciaillesztésnek" neveznek.

(2) A nagy sebességű PCB áramkörök tervezésekor az impedancia illesztés a tervezés egyik eleme. Az impedancia érték abszolút kapcsolatban áll az útválasztási módszerrel. Például, hogy a felületi rétegen vagy a belső rétegen kell-e sétálni, a referencia táprétegtől vagy a talajrétegtől való távolság, a nyom szélessége, a NYÁK anyaga stb., mind befolyásolja a jellemző impedancia értékét. nyom.

(3) Azaz az impedancia értéke csak bekötés után határozható meg. Általában a szimulációs szoftver nem tud figyelembe venni bizonyos, nem folytonos impedanciájú huzalozási helyzeteket az áramkörmodell vagy az alkalmazott matematikai algoritmus korlátai miatt. Egyes lezárások, mint például a soros ellenállások, lefoglalhatók a nem folytonos nyomkövetési impedancia hatásának enyhítésére.

De a probléma valódi megoldása az, hogy megpróbáljuk elkerülni az impedancia megszakadásait a vezetékezés során.

A fenti a PCB impedancia kártya elemeinek leírása. A Beton gazdag gyártási tapasztalattal rendelkezik az impedanciaszabályozás területén, és támogatja az impedanciaszabályozást, a többszintű impedanciát és az impedanciaillesztést. Nyomtatott áramköri igények esetén forduljon az értékesítéshez a következő telefonszámon: linda@pcbsfactory.com.
