HDI merev-hajlítás PCB

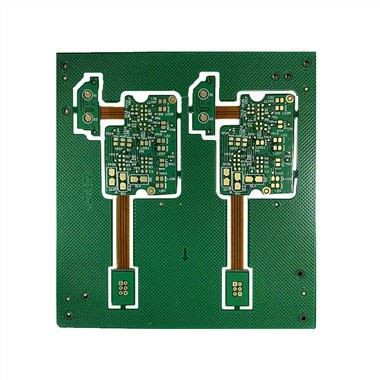

HDI Rigid-Flex PCB

A HDI merev-flex áramköri lapok többrétegű vékony, rugalmas áramköri anyagok ragasztásával készülnek. A rétegeket először egymáshoz laminálják, hogy egyetlen flexibilis PCB-t képezzenek. Ezután ragasztót használnak a rétegek összeragasztására. Ezek a laminált lapok ellenállnak a magas hőmérsékletnek és nyomásnak, így biztosítva a két merev és hajlékony réteg közötti szoros kötést.

A HDI merev-flex táblák nagy áramkörsűrűséggel, hőelvezetéssel és vegyszerállósággal rendelkeznek, ezért főként különféle elektronikus eszközökben, köztük mobiltelefonokban, laptopokban és táblagépekben, de orvosi berendezésekben, katonai felszerelésekben és az űrhajózásban is használatosak. ipar.

HDI merev-hajlítás PCB halmozás

A merev-flex NYÁK-szerkezet vak- és eltemetett lyukakat, azaz HDI merev-flex áramkört használ. A HDI merev-flex áramköri lapokat jellemzően nagy sűrűségű BGA-alkalmazások hajtják, amelyekhez átmenőnyílások szükségesek a padokban. Ez a fajta konstrukció aszimmetrikus felépítést is igényelhet, ha a vakátmeneteket össze kell kötni a rugalmas áramköri réteggel.

2F+6R+2F HDIRigid-Flex PCB köteg

Ez egy 10 rétegű merev-flex tábla HDI redőnnyel, és a dizájn szerint van eltemetve. A HDI merev -flex kártya pedig az elsőrendű HDI+VOP eljárást alkalmazza. A lézeres vak átmenőnyílások után le kell vonni és fel kell tölteni, és a gyantadugaszolási folyamatnak meg kell felelnie a terméktervezési jelstabilitás követelményeinek. Kérjük, tekintse meg az elsőrendű HDI merev-flex kártyacsomagot.

Ez a halom egy 10-rétegű Rigid-Flex táblához készült, főleg mesterséges intelligencia termékekhez. Ez az elsőrendű HDI merev-flex táblacsomag az összes rétegvastagságot és a furatok helyét mutatja. Az FPC részen eltemetett átmenetek, a merev részen pedig vak lyukak találhatók.

2R+2F+2R HDIRigid-Flex PCB köteg

A merev-flex kártya HDI technológiát alkalmaz, tervezési rugalmassága, megbízhatósága és huzalozási hatékonysága jelentősen javul. Kérjük, tekintse meg a lenti2R+2F+2R HDI merev-flexibilis nyomtatott áramköri lapokat.

Ez egy 2+ HDI merev-flex áramkör, szerkezete 2R+2F+2R, amely 2 merev réteggel, 2 rugalmas réteggel és 2 merev réteggel kombinálódik. És ennek a HDI merev-flex NYÁK-nak vannak eltemetett átmenetei, vak átvezetései.

A HDI merev-flex NYÁK-nak van egy vakátmenete az L1-től az L2-ig, és egy eltemetett átmenője L2-től L5-ig. Végül van egy vak átjáró alul az L6-tól az L5-ig. Ez a 6 rétegű HDI merev-flex áramkör szimmetrikus szerkezet, amelyben a rugalmas réteg az anyaghalmaz közepén helyezkedik el.

2R+2F+2R Minden réteg összekapcsolása (ELIC) HDI Rigid-flex PCB Stackup

Mivel a többrétegű többrétegű merev-flex áramkörök és a merev-flex lapok áramköri rétegei egyre vékonyabbak, új HDI-technológiákat alkalmaznak az összekapcsolási sűrűség növelésére. Minden réteg összekapcsolása (ELIC) egy magasabb szintű HDI technológia, amely lehetővé teszi a PCB tervezőmérnökök számára, hogy a PCB tervezőmérnökök ultravékony, rugalmasabb merev-flex lapokat hozzanak létre nagy funkcionális sűrűséggel. A fejlett Every layer interconnection (ELIC) HDI merev-flex kártyák többrétegű, rézzel töltött, egymásra helyezett mikronyílásokat tartalmaznak párnákban a bonyolultabb összekapcsolások elérése érdekében. Tekintse meg az alábbi 2R+2F+2R Every layer interconnection (ELIC) HDI Rigid-flexPCB Stackup című dokumentumot.

Ezt a 2R+2F+2R Every Layer interconnection (ELIC) HDI merev-flex PCB-köteget olyan orvosi berendezésekben alkalmazzák, amelyek nagy sűrűségű összekapcsolást igényelnek. A mikroviák egymásra helyezésével helyet takarít meg és növeli a sűrűséget, nagyobb belső csatlakozási rugalmasságot, jobb útválasztási képességeket és alacsonyabb parazita kapacitást biztosít. Ha többet szeretne tudni a HDI Rigid-Flex PCB-ről, forduljon hozzám bizalommal.
