Elektronikai nagyfrekvenciás áramkör

Termék leírás

Az ipari technológia változásával és fejlődésével, mint például az 5G mobilkommunikáció, az autóipari tárgyak internete, a nagy egészségügy, a repülés, a mesterséges intelligencia stb. megjelenése, fokozatosan növekszik a nagyfrekvenciás táblák iránti kereslet. A Beton Tech nagyfrekvenciás táblák gyártását tudja biztosítani.

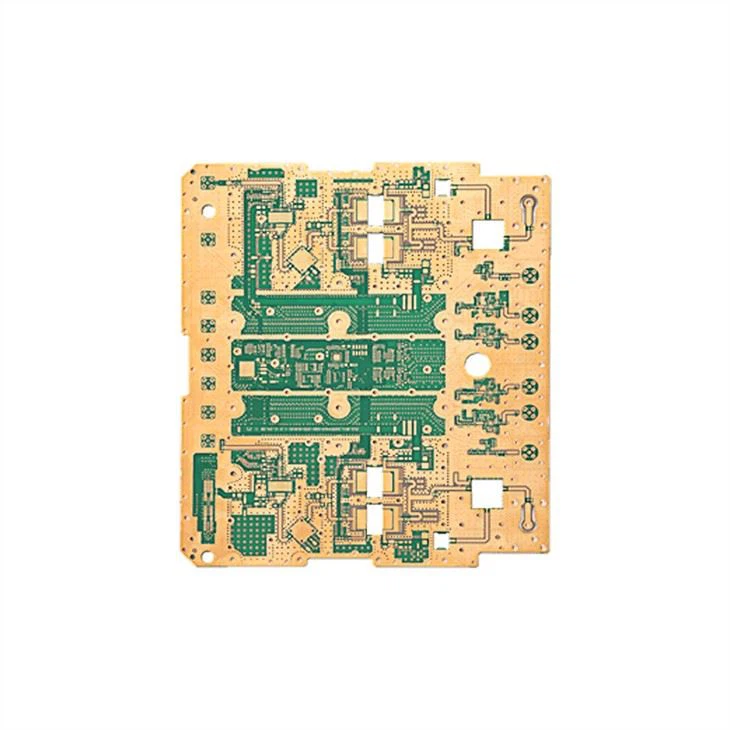

Az elektronikai nagyfrekvenciás áramköri lap

A nagyfrekvenciás tábla egy speciális rézbevonatú, nagyfrekvenciás mikrohullámú szubsztrátummal ellátott laminátum, más néven nagyfrekvenciás mikrohullámú nyomtatott tábla, amelyből további feldolgozás után nagyfrekvenciás nyomtatott áramköri lap készíthető. A nagyfrekvenciás tábláknak magas műszaki küszöbük van. A globális vezetők főként amerikai és japán cégek. Jelenleg a globális nagyfrekvenciás kártyapiac legmagasabb koncentrációja a Rogersben van (körülbelül 50–70 százalék). . A kínai Shengyi Technology és a Chaohua Technology belép a nagyfrekvenciás táblák területére.

A nagyfrekvenciás és nagysebességű PCB fontos paraméterei

A nagyfrekvenciás és nagysebességű PCB-k gyártási folyamata alapvetően megegyezik a közönséges PCB-vel. A nagyfrekvenciás és nagy sebesség elérésének kulcsa az alapanyagok tulajdonságaiban, vagyis az alapanyagok jellemző paramétereiben rejlik. A nagyfrekvenciás nagysebességű PCB fő anyaga a nagyfrekvenciás, nagy sebességű rézbevonatú laminátum, és alapvető követelménye az alacsony dielektromos állandó (Dk) és az alacsony dielektromos veszteségi tényező (Df). Az alacsonyabb Dk és Df biztosítása mellett a Dk paraméterek konzisztenciája is az egyik fontos tényező a nyomtatott áramköri lap minőségének mérésére. Ezen kívül egy másik fontos paraméter a PCB kártya impedancia jellemzői és néhány egyéb fizikai jellemző.

(1) A nagyfrekvenciás nagysebességű áramköri lap hordozójának dielektromos állandójának (Dk) kicsinek és stabilnak kell lennie. Általánosságban elmondható, hogy minél kisebb, annál jobb, a jel átviteli sebessége fordítottan arányos az anyag dielektromos állandójának négyzetgyökével. jelátviteli késést okoz.

(2) A nagyfrekvenciás és nagysebességű áramköri lap hordozóanyagának dielektromos veszteségének (Df) kicsinek kell lennie, ami elsősorban a jelátvitel minőségét befolyásolja. Minél kisebb a dielektromos veszteség, annál kisebb a jelveszteség.

(3) A nagyfrekvenciás és nagysebességű áramköri lapok impedanciája – tulajdonképpen az ellenállás és reaktancia paramétereire utal. Az impedanciaszabályozás a legalapvetőbb elv a nagysebességű tervezéshez, mivel a PCB-áramkörnek figyelembe kell vennie az elektronikus alkatrészek csatlakoztatását és beszerelését, valamint a csatlakoztatás utáni vezetést. teljesítmény és jelátviteli teljesítmény, tehát minél kisebb az impedancia, annál jobb. Általában a nagy lapgyártók bizonyos fokú impedanciahibát biztosítanak a PCB feldolgozás során.

(4) A nagyfrekvenciás és nagysebességű áramköri lapok hordozóinak alacsony vízfelvételűnek kell lenniük, és a nagy vízfelvétel dielektromos állandót és dielektromos veszteséget okoz, ha nedvességnek vannak kitéve.
